Obtížnost: SŠ | Délka řešení: 4 min
Nakraslete strukturu:
a) bicyklo[2.2.2.]oktan
b) bicyklo[3.1.1.]heptan
1
splněno - %
Obtížnost: SŠ | Délka řešení: 2 min
Uhlovodíky | Cyklické | Cyklické uhlovodíky | Alifatické | Alifatické uhlovodíky | Cykly | Větší kruh | Menší kruh | Organická chemie | Organické názvosloví | Bicyklo
Celkové hodnocení (1 hodnotící)
Tvé hodnocení (nehodnoceno)
Pro hodnocení musíte být přihlášen(a)
Autor videa
Ing. Jan Blahut
Obtížnost: SŠ
Speciálním druhem cyklických uhlovodíků jsou zkráceně bicykly. Jak z názvu vyplývá, jedna se o sloučeniny se dvěma uhlovodíkovými cykly. Tvořeny jsou spojením dvou cyklů pomocí dvou uhlíků.

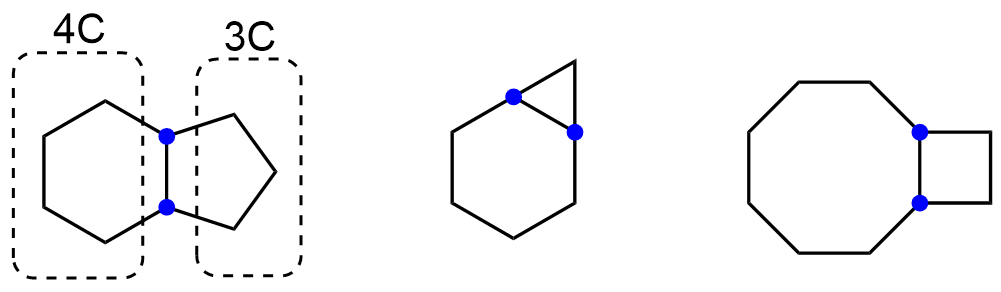

Obrázek 1: Ukázka bicyklických alkanů a zvýrazněné C spojující dva cykly.
Název bicyklické struktury je založen na alkanu se stejným počtem uhlíků, ke kterému připojíme předponu bicyklo- s hranatou závorkou. Obecně by zápis vypadal následujícím způsobem:

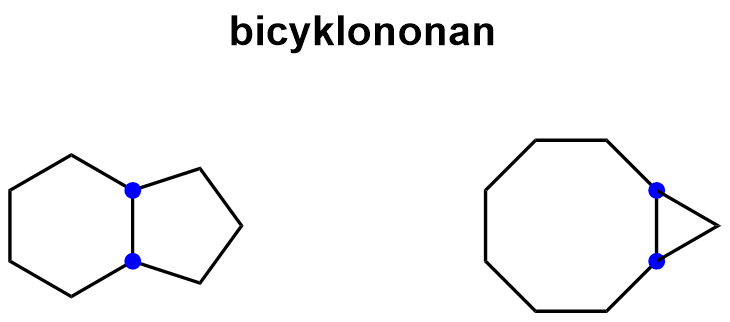

Obrázek 2: Nejednoznačný popis pomocí předpony bicyklo-.
Je nutné přesně určit velikost kruhů a počet uhlíků na spojnici cyklů! K tomuto účelu poslouží právě hranatá závorka, kde budou umístěny tři číselné údaje oddělené tečkou:
počet uhlíků ve větším kruhu
počet uhlíků v menším kruhu
počet uhlíků na (nejkratší) spojnici mezi oběma kruhy
Důležité je zdůraznit, že zapsané číselné údaje jsou odděleny od sebe tečkou a jsou sestupné tendence: \(x>y>z\)! Součet všech čísel v závorce je o 2 nižší než počet uhlíků alkanu, jelikož se nepočítají „spojnicové“ uhlíky.

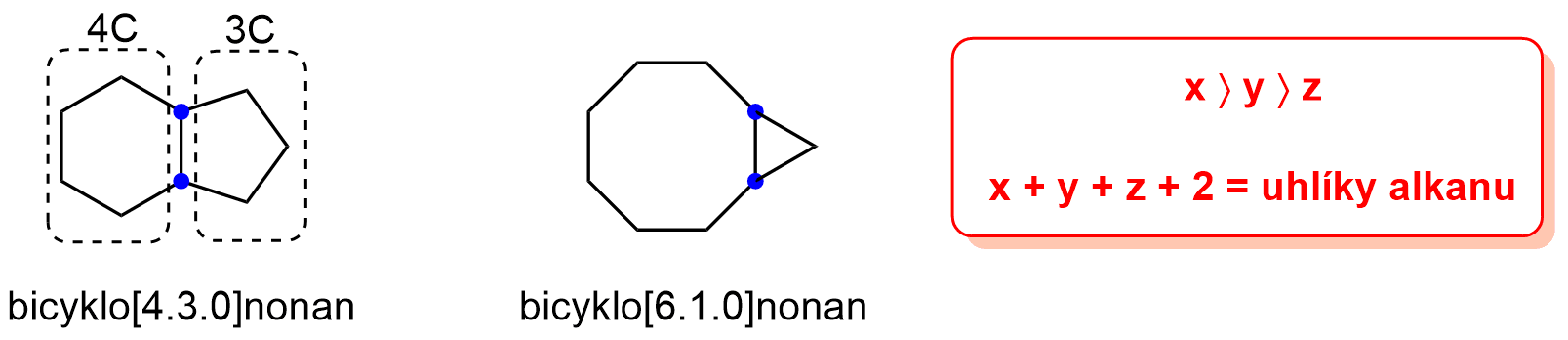

Obrázek 3: Ukázka názvů a pravidel (červeně označené).
Nezbytné je zmínit číslování těchto struktur. Čísluje se tak, aby polohy všech uhlíků bicyklického systému byly jednoznačně určeny! Číslo jedna vždy přiřadíme jednomu ze společných uhlíků, které spojují dané dva cykly (vyznačeny modře). Dále se pokračuje po celém obvodu bicyklu ve směru přes větší kruh k menšímu.
U nesubstituovaných lze vybrat uhlík náhodně, avšak u substituovaného či nenasyceného se opět snažíme substituentu s nejvyšší názvoslovnou prioritou/násobné vazbě přiřadit nejmenší číslo, což nám ovlivní, kterému uhlíku přiřadíme číslo 1.

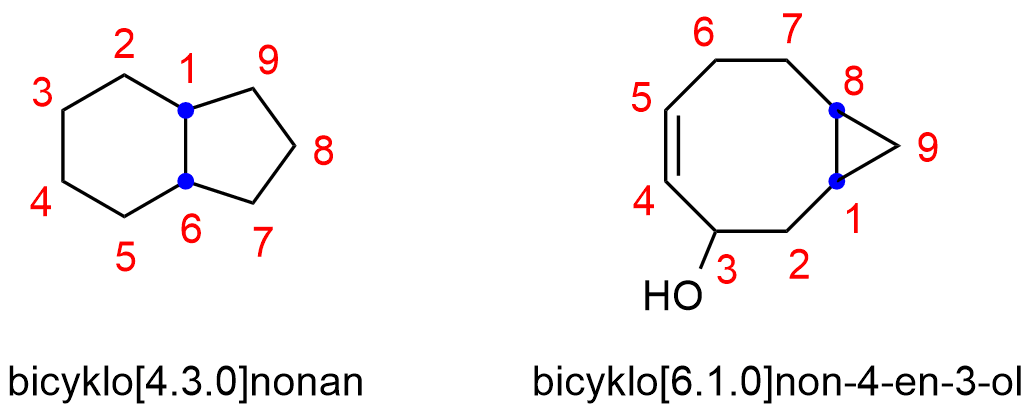

Obrázek 4: Ukázka číslování a tvorby názvu u nesubstituovaného a substituovaného nenasyceného bicyklu.
Číslování u bicyklických sloučenin s více uhlíky na spojnici cyklů je analogické. Plynule se přejde z obvodu do spojnicové části.

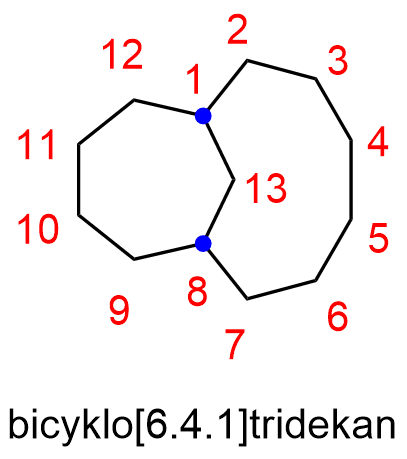

Obrázek 4: Číslování uhlíků na spojnici cyklů.
Autor: Jan Vrtílka
